Los elementos de los demás elementos de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura.

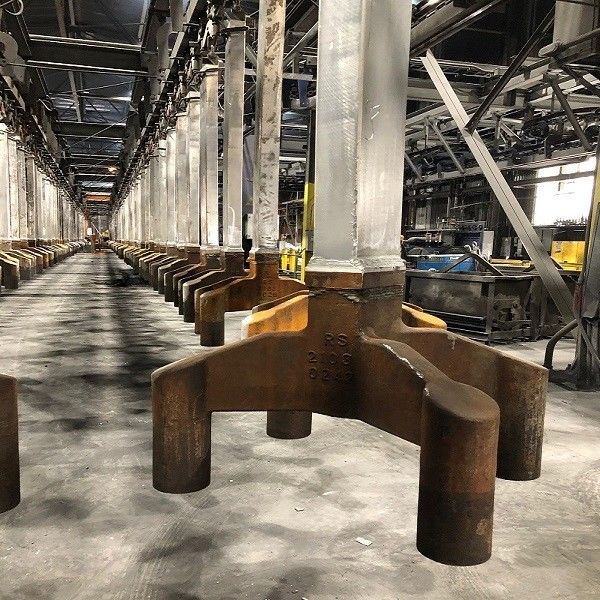

El conjunto de varillas de ánodo consta de una varilla de aluminio, una unión de transición y un yugo de acero fundido.

El tallo de la varilla de aluminio, hecho de aleación de aluminio extrusionado 6101F o 6063F, 1219 x 203 mm de largo área de contacto debe ser plana RMS 250 libre de cuentas o proyecciones

Yugo de acero fundido:acero de bajo carbono, C máximo 0,25%, Si máximo 0,6%, Mn máximo 0,7%, P máximo 0,06%, S máximo 0,06%;

Normalización del tratamiento térmico, tratamiento de superficie R12.5

Junta de transición (TJ), placa recubierta de aluminio y acero unida.

1. Varilla de aluminio: La varilla de aluminio sirve como conductor eléctrico en el conjunto del ánodo.La varilla de aluminio está generalmente hecha de aluminio de alta pureza para garantizar una buena conductividad eléctrica.
2. Yugo de acero: El yugo de acero proporciona soporte mecánico y estabilidad al conjunto del ánodo.Está diseñado para mantener el bloque de carbono del ánodo en su lugar y resistir las fuerzas generadas durante el proceso de fundición de aluminioEl yugo de acero suele estar hecho de acero de alta resistencia para garantizar su durabilidad y fiabilidad.
3. Bloque de carbono del ánodo: El bloque de carbono del ánodo es el componente principal del conjunto del ánodo.Está hecho de material carbonoso y es responsable de reaccionar con el oxígeno en la alumina para producir dióxido de carbonoEl bloque de carbono del ánodo se desgasta gradualmente con el tiempo y necesita ser reemplazado periódicamente.
4. Juntas de soldadura: Las juntas de soldadura entre la varilla de aluminio y el yugo de acero son cruciales para garantizar una conexión eléctrica confiable y estabilidad mecánica.El proceso de soldadura debe controlarse cuidadosamente para garantizar soldaduras de alta calidad que puedan soportar las duras condiciones del proceso de fundición de aluminio.

II. Función del conjunto del ánodo

El conjunto del ánodo en la celda de reducción de la sala de cocinas desempeña un papel vital en el proceso de fundición del aluminio.

1. Conducción eléctrica: La varilla de aluminio conduce la corriente eléctrica desde la fuente de alimentación hasta el bloque de carbono del ánodo.La corriente eléctrica pasa a través del baño de electrolitos y hace que la alúmina se disocie en aluminio y oxígenoEl oxígeno entonces reacciona con el bloque de carbono del ánodo, produciendo dióxido de carbono.
2. Apoyo mecánico: El yugo de acero proporciona apoyo mecánico al bloque de carbono del ánodo, asegurando que permanezca en su lugar durante el proceso de fundición de aluminio.El yugo también ayuda a distribuir el peso del conjunto del ánodo uniformemente y evitar que se flaquee o se derrumbe.
3. Disposición térmica: el conjunto del ánodo genera una cantidad significativa de calor durante el proceso de fundición de aluminio.prevención del sobrecalentamiento y daños al conjunto del ánodo.
4. Evolución de gas: A medida que el bloque de carbono del ánodo reacciona con el oxígeno en la alúmina, se desarrolla gas dióxido de carbono.El conjunto del ánodo está diseñado para permitir la eliminación eficiente de este gas de la célula de reducción, evitando la acumulación de presión y garantizando un funcionamiento seguro.

III. Proceso de fabricación del conjunto de ánodo

El proceso de fabricación del conjunto de ánodo completo de yugo de acero de varilla de aluminio de soldadura incluye varias etapas:

1. Preparación del material: La varilla de aluminio y el yugo de acero están hechos de materiales de alta calidad que cumplen con los requisitos específicos del proceso de fundición de aluminio.Los materiales son cuidadosamente seleccionados por su conductividad eléctrica, resistencia mecánica y resistencia a la corrosión.
2. Mecanizado y fabricación: La varilla de aluminio y el yugo de acero se mecanizan y fabrican a las dimensiones y formas requeridas.El proceso de mecanizado debe ser preciso para garantizar un ajuste estrecho entre los componentes y una conexión eléctrica fiable.
3. Soldadura: La varilla de aluminio y el yugo de acero se soldan mediante un proceso de soldadura adecuado.El proceso de soldadura debe controlarse cuidadosamente para garantizar soldaduras de alta calidad que puedan soportar las duras condiciones del proceso de fundición de aluminio.
4. Control de calidad: el conjunto de ánodos se somete a estrictos controles de calidad para garantizar que cumple con las normas requeridas.ensayos de conductividad eléctrica, pruebas de resistencia mecánica y pruebas no destructivas.
5. Embalaje y envío: Una vez que el conjunto de ánodos ha superado los controles de calidad, se empaqueta y se envía a la fundición de aluminio.El embalaje deberá estar diseñado para proteger el conjunto de ánodos durante el transporte y el almacenamiento..

IV. Importancia de la calidad en el ensamblaje de ánodos

La calidad del conjunto de ánodo completo de yugo de acero de varilla de aluminio de soldadura es crucial para el funcionamiento eficiente y confiable de la fundición de aluminio.

1. Eficiencia eléctrica: un conjunto de ánodo de alta calidad con buena conductividad eléctrica garantiza una conducción eléctrica eficiente,reducir el consumo de energía y aumentar la productividad del proceso de fundición de aluminio.
2. Estabilidad mecánica: Un conjunto de ánodo fuerte y duradero con juntas de soldadura confiables proporciona estabilidad mecánica, evitando daños al bloque de carbono del ánodo y garantizando una larga vida útil.
3. Seguridad: un conjunto de ánodos correctamente fabricado con buenas características de disipación de calor y evolución del gas ayuda a garantizar el funcionamiento seguro de la fundición de aluminio,reducción del riesgo de accidentes y explosiones.
4. Eficacia de los costes: un conjunto de ánodos de alta calidad con una larga vida útil reduce la frecuencia de los reemplazos y el mantenimiento, lo que resulta en ahorros de costes para la fundición de aluminio.
